首頁 > 產品 > 光學平臺 > 主動隔振光學平臺 > ZVI-ST系列鋼彈簧主動隔振平臺

ZVI-ST系列

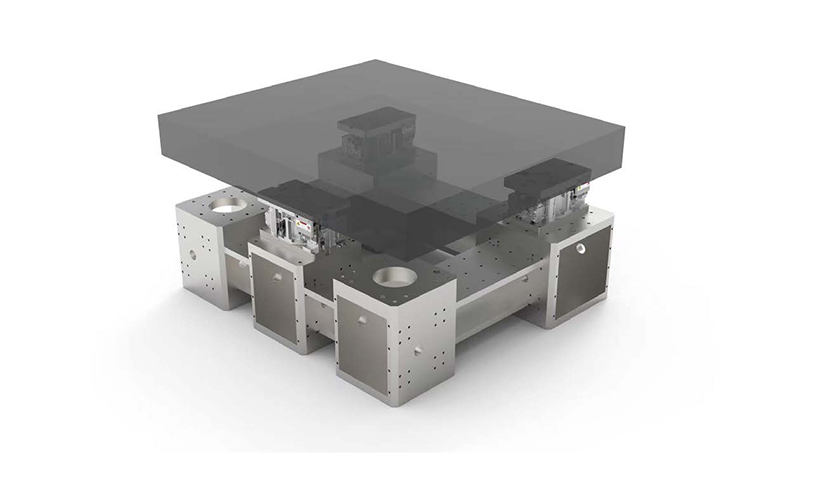

ZVI-ST系列鋼彈簧主動隔振平臺

鋼彈簧支撐、無需氣源的主動隔振平臺

產品咨詢

產品資料

產品概述

產品概述

ZVI-ST系列鋼彈簧主動隔振平臺特點

• 剛彈簧支撐，無需氣源

• 6自由度主動隔振

• 主動隔振帶寬低至1Hz起

• 標品負載支持11000-1900KG

• 水平向電機峰值推力高達1280N

• 總體規格（長、寬、高）多種規格可選

• 核心控制系統全部自研

• 核心部件國產化

技術指標

• 主動隔振帶寬：1-150Hz

• 臺面穩定性：≤±10um

• 傳遞率：≤-3dB@2Hz，≤-12dB@5Hz，≤-25dB@10Hz

• 水平向電機峰值推力高達270N

• 系統支持最大功率400W

• 臺面平面度：NTBP：0.02-0.05mm/600mm ×600mm

NTBK：0.1mm/600mm×600mm

大理石臺面：0級、1級、2級、3級可選（GB/T20428-2006）

• 臺面厚度：100/200/300mm

• 孔徑：可定制孔徑

• 孔距：可定制孔距或特殊位置打孔

• 標品單腿最大承載能力：500Kg

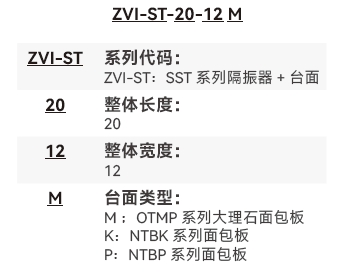

ZVI-ST系列鋼彈簧主動隔振平臺命名規則

選型表：（M、K、P參考具體臺面信息）

產品型號	整體規格（L*W：mm）	臺面上負載要求	臺面厚度	隔振器規格 (LWH:mm)	單腿重量
ZVI-ST-15-10M	1500×1000	100-500	200	250×190×200	20kg
ZVI-ST-15-12M	1500×1200	100-600	200	250×190×200	20Kg
ZVI-ST-20-12P	2000×1200	600-1200	200	250×190×200	20Kg
ZVI-ST-20-12M	2000×1200	100-700	200	250×190×200	20Kg
ZVI-ST-24-12P	2400×1200	500-1300	200	250×190×200	20Kg
ZVI-ST-30-12P	3000×1200	400-1400	300	250×190×200	20Kg

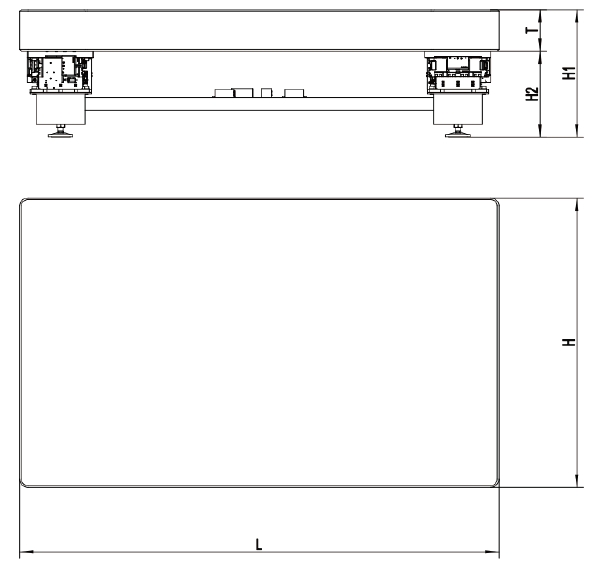

尺寸圖：

型號	尺寸（ mm）
型號	L	W	T	H1	H2
ZVI-ST-15-10M	1500	1000	200	800	600
ZVI-ST-15-12M	1500	1200	200	800	600
ZVI-ST-20-12P	2000	1200	200	800	600
ZVI-ST-20-12M	2000	1200	200	800	600
ZVI-ST-24-12P	2400	1200	200	800	600
ZVI-ST-30-12P	3000	1200	300	900	600
