• 主動隔振帶寬：0.5-150Hz
• 臺面穩定性：≤±5um
• 傳遞率：≤-20dB@2Hz，≤-35dB@5Hz，≤-45dB@10Hz
• 水平向電機峰值推力高達160N
• 系統支持最大功率700W
• 臺面平面度：NTBP：0.02-0.05mm/600mm ×600mm
NTBK：0.1mm/600mm×600mm
大理石臺面：0級、1級、2級、3級可選（GB/T20428-2006）
• 臺面厚度：100/200/300mm
• 孔徑：可定制孔徑
• 孔距：可定制孔距或特殊位置打孔
• 標品單腿最大承載能力：1600Kg

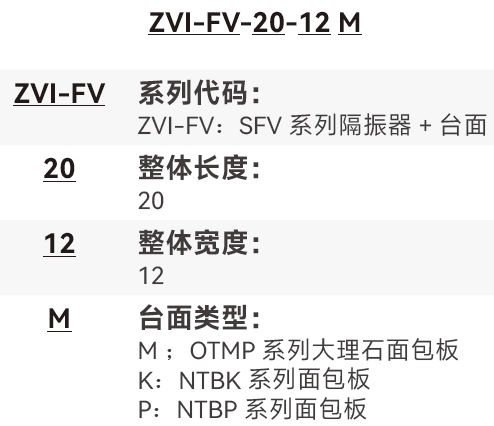

ZVI-FV系列氣浮并聯負剛度主動隔振平臺命名規則
選型表：（-K、-O參考具體臺面信息）
|
產品型號
|
整體規格
（L*W：mm）
|
臺面上負載要求
|
臺面厚度
|
隔振器規格
(L*W*H:mm)
|
單腿重量
|
|
ZVI-FV-30-12M
|
3000×1200
|
100-1000
|
350
|
374×220×200
|
35kg
|
|
ZVI-FV-30-12M-Z（重載）
|
3000×1200
|
100-2000
|
400
|
360×250×200
|
35Kg
|

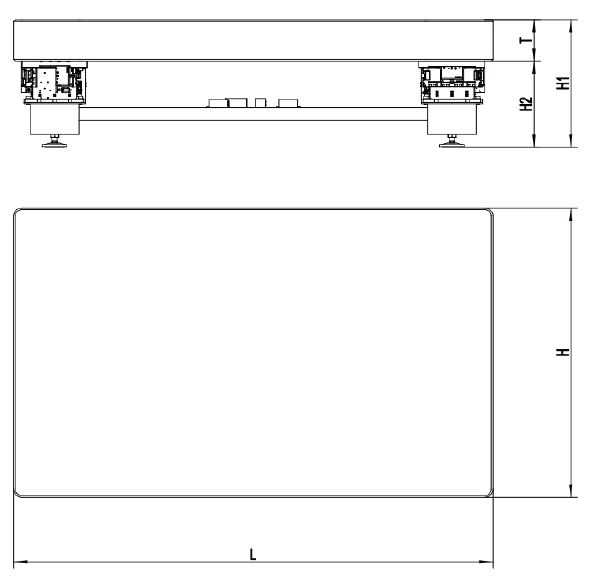

尺寸圖：
|
型號
|
尺寸（ mm）
|
|
L
|
W
|
T
|
H1
|
H2
|
|
ZVI-FV-30-12M
|
3000
|
1200
|
350
|
900
|
550
|
|
ZVI-FV-30-12M-Z
（重載）
|
3000
|
1200
|
400
|
900
|
500
|
