• 主動隔振帶寬：0.5-150Hz
• 臺面穩定性：≤±5um
• 傳遞率：≤-20dB@2Hz，≤-35dB@5Hz，≤-50dB@10Hz
• 水平向電機峰值推力高達270N
• 系統支持最大功率400W
• 臺面平面度：NTBP：0.02-0.05mm/600mm ×600mm
NTBK：0.1mm/600mm×600mm
大理石臺面：0級、1級、2級、3級可選（GB/T20428-2006）
• 臺面厚度：100/200/300mm
• 孔徑：可定制孔徑
• 孔距：可定制孔距或特殊位置打孔
• 標品單腿最大承載能力：1800Kg

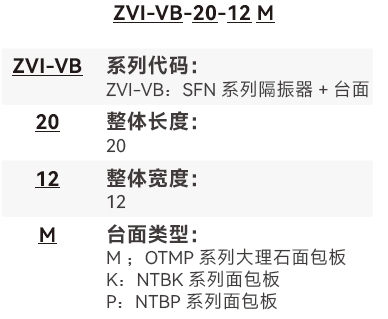

命名規則
選型表：（M、K、P參考具體臺面信息）
|
產品型號
|
整體規格（L*W：mm）
|
臺面上負載要求
|
臺面厚度
|
隔振器規格
(L*W*H:mm)
|
單腿重量
|
|
ZVI-VB-30-15M
|
3000×1500
|
100-2000
|
400
|
1060×900×202
|
40kg
|

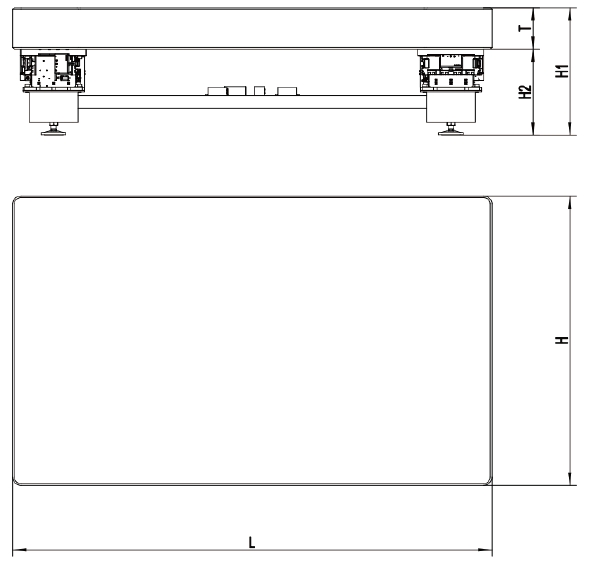

ZVI-VB系列真空主動隔振平臺尺寸圖：
|
型號
|
尺寸（ mm）
|
|
L
|
W
|
T
|
H1
|
H2
|
|
ZVI-VB-30-15M
|
3000
|
1500
|
400
|
900
|
500
|
相關案例：

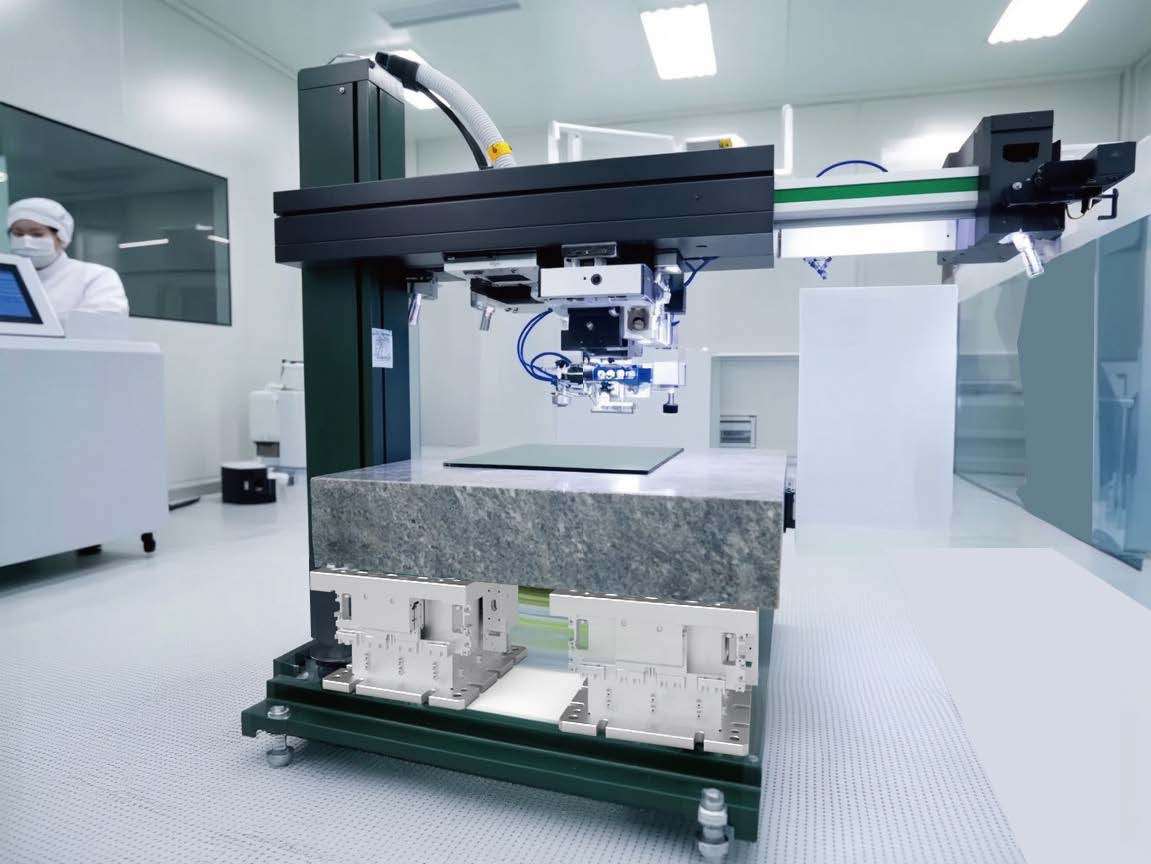

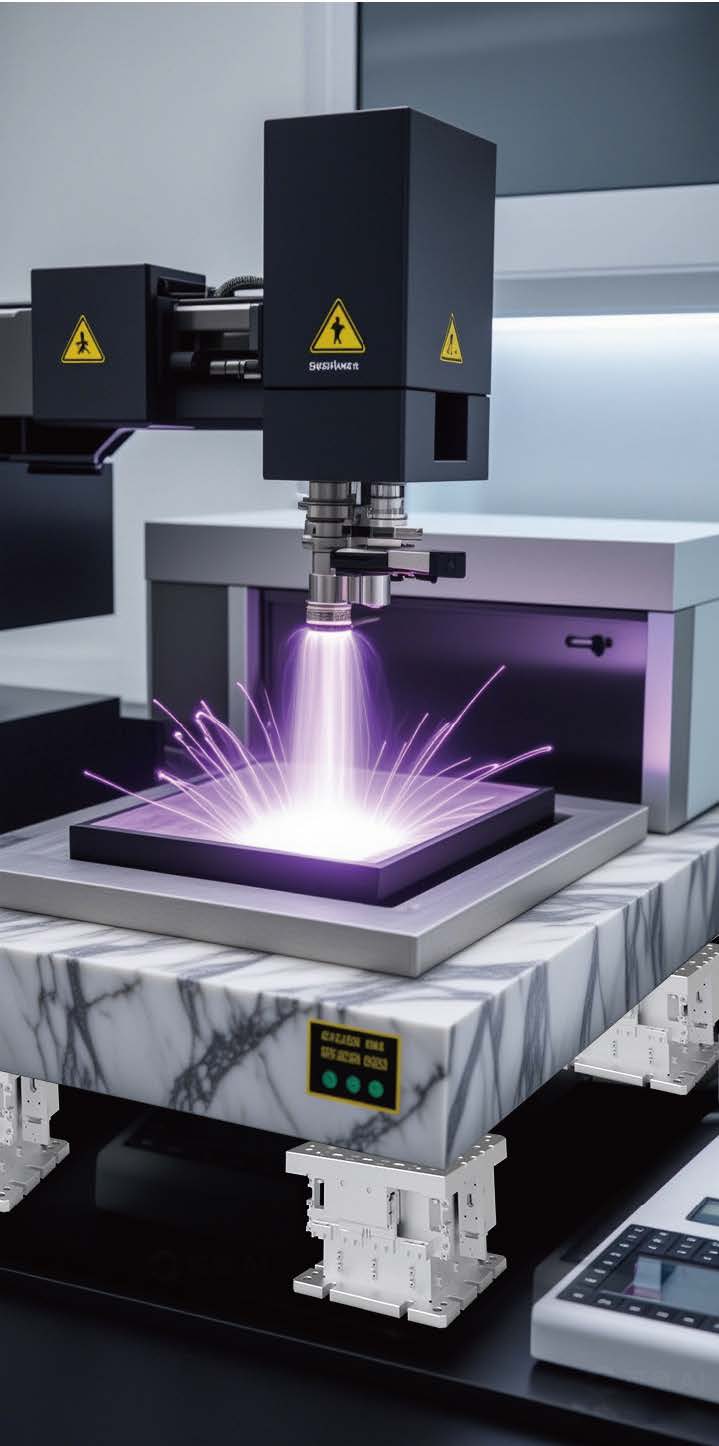

• 光刻機：確保光刻膠的精確涂布和曝光。
• 刻蝕設備：在納米精度上進行精確加工，確保芯片電路的完整性。
