專場一：高端光譜聯用技術

高端光譜聯用技術，側重于在突破目前光學衍射極限基礎上的光譜測試與多模態光譜技術。伴隨著納米材料，半導體，新能源等一系列新材料與碳中和概念的推廣與突破，對于半導體，納米材料，單分子，單原子，電化學等層面上兼容光譜測試則成為了其中很重要的發展方向。

光譜技術特別是分子光譜技術原則上可以實現的空間分辨率極限基本是在500nm左右，但是如果結合AFM等技術，則實現原子分辨級別的熒光與Raman以及紅外增強。結合超分辨電化學工作站，則可以對電化學反應過程中的產物與反應過程進行檢測。這樣的基于AFM，超分辨電化學工作站等的高端光譜聯用技術，有著很廣闊的市場前景。

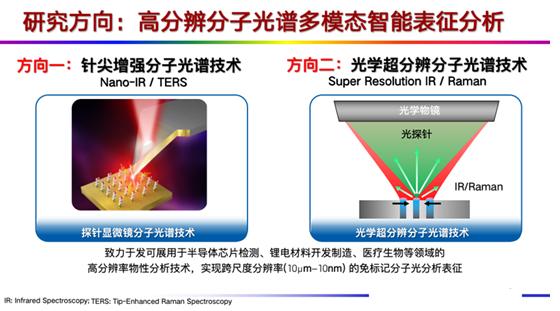

圖1. 基于超分辨的光譜技術

AI-電化學家智慧實驗室的提出與推進，更讓大家對未來的分析儀器多模態應用以及AI對于科學家的研究如何起到更大的幫助充滿了期待。

圖2. AI-電化學家智慧實驗室

專場二：原子制造與光譜技術

光譜技術，結合ALD，MBE等原子級別的制造技術與SPM探針技術，可以在原子級別沉積后對于其表面形貌進行測量，然后在此基礎上還可以結合Raman，紅外與熒光光譜，實現原子級別分辨的增強光譜采集。

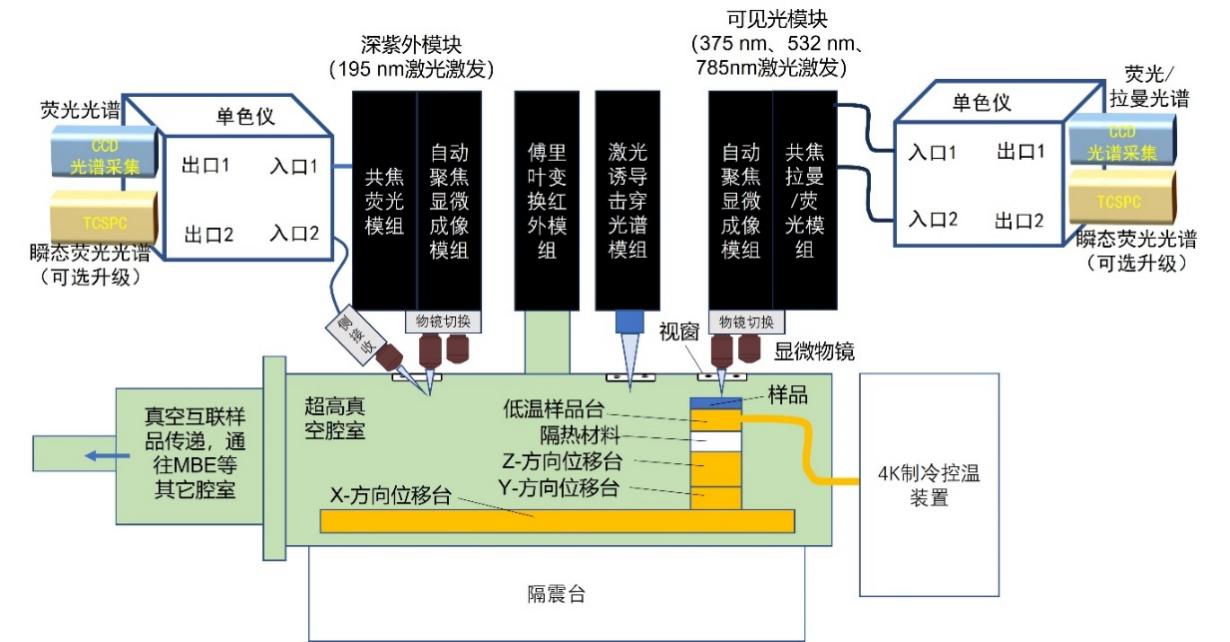

圖3. 半導體原子制造與原位光譜測量

另外，在深空探測包括月球與火星等方面，所有的與深空探測相關的探測器與元件都必須符合太空輻照等相關要求。那么在這樣的情況下，當采用MBE和ALD制造的半導體器件等完成后，如果可以實現地面下的深空環境輻照模擬與原位光譜測試，模擬進行輻照后和輻照中的光學表征，對于深空探測的元器件研發有著極其重要的意義。

這樣的兼具制造，形貌檢測，輻照模擬與光譜檢測的一攬子解決方案，在未來的應用場景中有著極大的吸引力與市場前景，更重要的是，突破了國外相關技術的限制。

專場三：核心元件技術與應用

工欲善其事，必先利其器。分析儀器與制造系統等都屬于是系統性與集成性和整合性等要求非常高的工作，其中所用到的特種針尖，納米位移臺以及微弱信號放大與采集技術等，都屬于是*終系統使用用戶無法解除但是又非常核心的元件與技術。

在本專題，我們討論了基于以上的制造工藝和創新技術，不僅僅是對于國產替代，更是對國外技術的適度超越。

針尖，納米級別的尺寸，看著很小，但是其實極其重要，制造工藝也非常負責。

納米位移臺，市場巨大，但是如何保證穩定性與產品的不斷迭代，滿足國內不斷增長的需求，非常關鍵。

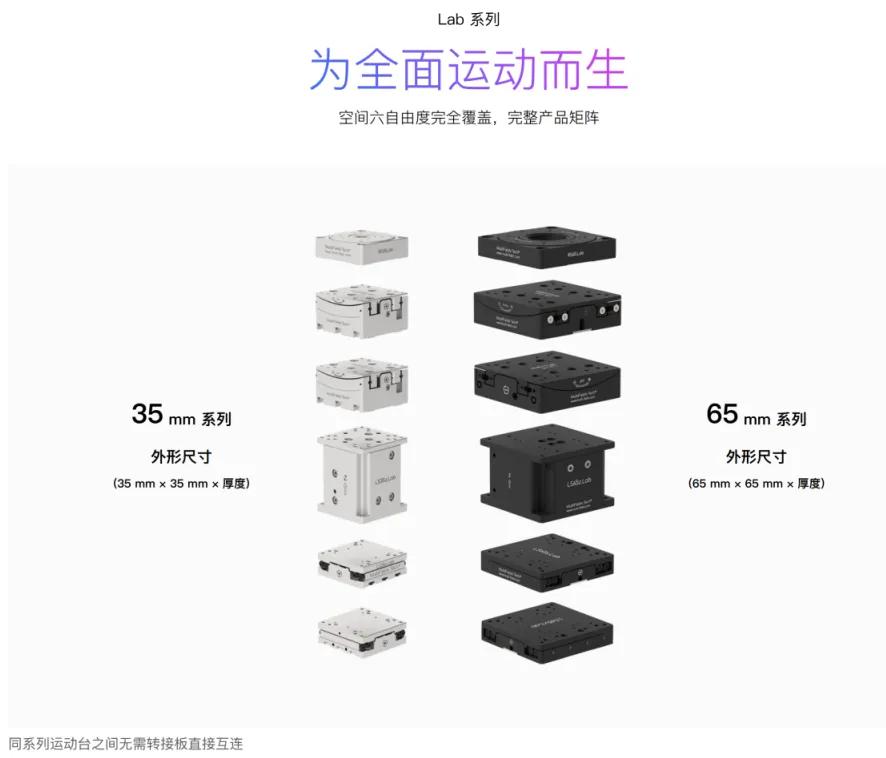

圖4. 納米級位移臺

鎖相放大技術，很傳統的技術，但是把這項技術如何做好做精做穩定，并且從低頻到高頻實現全覆蓋，則極其重要！*重要的是，市場前景廣闊。

圖5. 國產前沿鎖放技術

專場四：新光譜技術與應用

Raman，熒光，看著如此傳統的技術，如何煥發新的風采？那就是結合其他的極端條件，以及找到更多更特別的使用場景。

針對于目前國內外如火如荼的第三代甚至于第四代超寬禁帶半導體材料的測試，其與傳統的硅基半導體材料在光學表征例如載流子濃度和缺陷都有哪些不同？這樣的化合物半導體材料由于晶格失配造成的應力如何，又如何可以非接觸式的定量測試，那就是Raman與PL的傳統手段結合自動對焦技術。

Raman很傳統，但是相干Raman則至少可以算過去幾十年來的一項全新技術，這樣的技術如何用于無標記的生物探測，甚至于藥物研究中？這也是一項非常大但是又有著廣闊市場前景的課題。

光譜技術，有光，有探測器，但是如果結合磁學，低溫甚至于更多的手段呢？如何測試？都需要避免哪些誤區？都有著哪些應用廠家？如何與現在比較流行的學科例如拓?fù)鋵W(xué)進行結合呢？

等離子體技術作為傳統的物質第四種形態，說起來很老但是如何老樹發新芽，應用于農業中如何提效增產？如何固氮？又如何有效地治立水污染？

等離子體技術又如何助力現在的半導體制造業？

以上的種種話題，在本章節都得到了充分的探討，這些技術，無論是傳統技術的新應用，還是新技術的新市場，都讓人熱血澎湃。

圖6. 結合電磁光電低溫的多模態測量系統

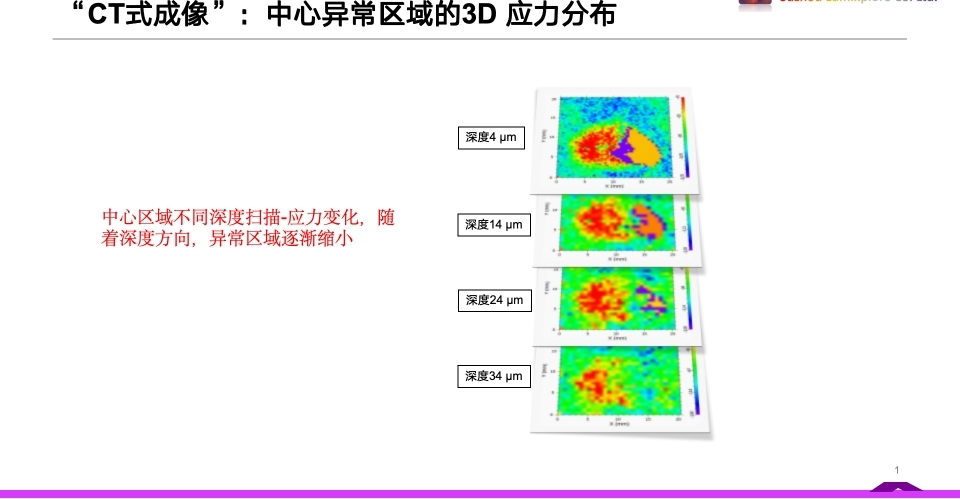

圖7. 3D RamanMapping測試半導體應力與載流子濃度

圖8. 用于生物探測的光譜技術

專場五：新成像技術與應用

高速相機，您肯定聽過？但是如何解決高速相機存儲空間小一次拍攝時間短的問題？

誕生于核爆條件下的單次測量利器-條紋相機，如何應用于二維材料等微弱光但是熒光壽命很短的檢測應用中。

國外已經非常成熟的ICCD和iCMOS，國內如何破繭化蝶，不但實現國產替代，更可以實現時間門控極限的超越？

以上的時間測試?yán)鳎绾慰梢耘c其他的測試設備進行精準時間同步，確保測試的準確性？

這些技術，成為了本專題的熱門討論對象。

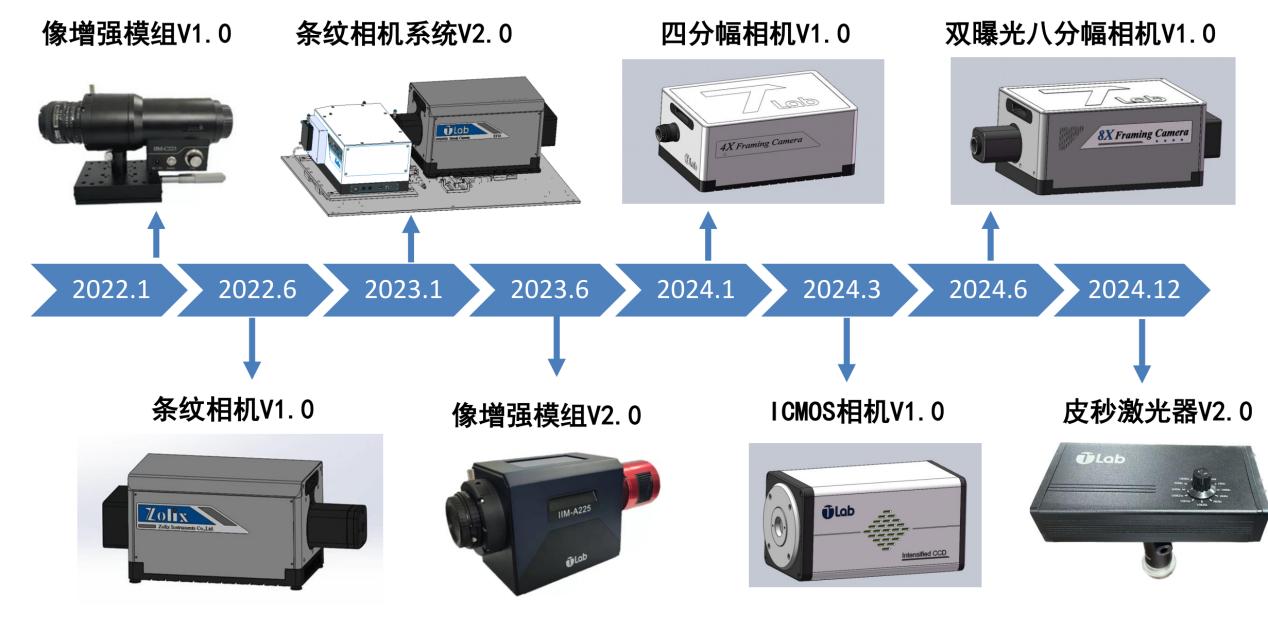

圖9. 超快產品快速研發

新成像技術與應用的環節里，大家暢所欲言，基于DMD與計算成像技術的高速成像探測，采用單光子計數模式的條紋相機，<1ns的時間門控單光子探測器，是本專題的亮點！

圖10. 計算成像全鏈路優化+AI特效應用


本次會議中，與會的各位大咖積極交流技術和應用、探討商業進程中遇到的問題。因?yàn)楸舜硕际歉髯灶I(lǐng)域的技術專家，所以在光學、電學、機械核心部件，以及軟件架構方面有諸多互補協同的部分。

期望與會企業未來能在技術上彼此支援、在應用上能攜手創新、在市場開拓上能互相助力。相信在未來能與卓立漢光一起共同成長，一起進步，為國產光電儀器事業做出更大的貢獻！我們也期待著第二屆會議的召開！
