AUS系列光學調整架
AUS 系列光學調整架是卓立漢光結合長期制造和應用經驗設計的光學調整架，該系列產品采用全新的設計理念，從外觀至結構均進行了大幅優化，提高了產品的靈敏度與穩定性，可滿足絕大部分應用場合的使用。
AUS系列光學調整架特點：
• 優質材料：主體采用優質鋁合金，表面黑色陽極氧化處理
• 高穩定性：

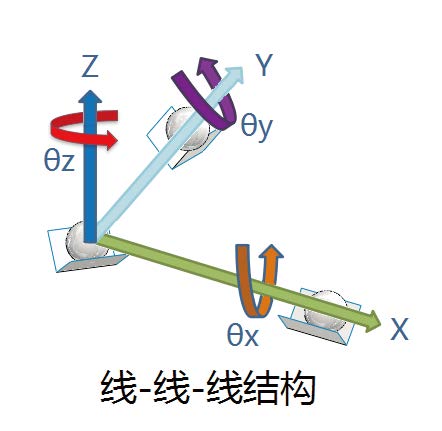

①區別于傳統的點-線-面結構，采用更為合理的線-線-線結構，具有更高的調節精度和穩定性
②增大了固定板厚度，進一步提高剛性及穩定性
③四拉簧設計增大了拉力，同時使拉力分布更加均勻
④螺紋副承頂面采用硬質鋼片，具有更為平順的調節性能
• 高靈敏度：采用3個0.2mm螺距的超細牙螺紋副進行三維調節，具有更高的靈敏度

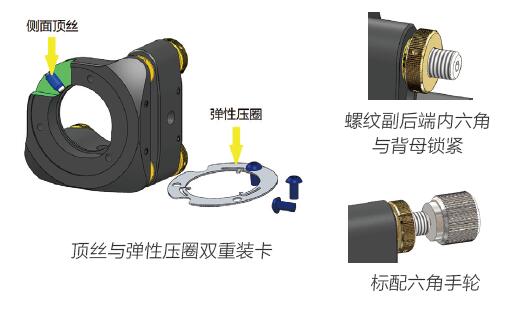

• 雙重裝卡：特別設計了彈性壓圈壓緊鏡片的裝卡方式，一定程度上可避免頂絲或硬性固定引起鏡片變形，提高光路穩定性；如果您不想使用彈性壓圈，可自行將彈性壓圈取出，用側面頂絲固定即可
• 雙重調整：螺紋副后端帶內六角調整孔，可用標配調整手輪調整，也可以用內六角扳手調整，進一步放大旋轉半徑，提高調整靈敏度
• 通用性強：通用安裝孔，M4、M6螺絲均可安裝。

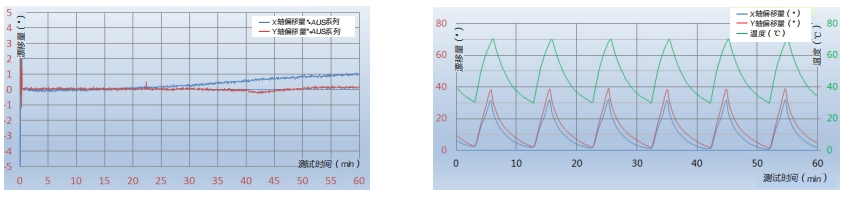

AUS系列穩定性測試曲線
注：該曲線為實驗室測試數據，環境溫度22±2℃
選型表：
| 型號 |
AUS12.7 |
AUS20 |
AUS25.4 |
AUS38.1 |
AUS50.8 |
| 裝卡直徑 |
φ12.5/φ12.7 |
φ20 |
φ25/φ25.4 |
φ38.1 |
φ50/φ50.8 |
| 裝卡厚度 |
3~5 |
3~6 |
3~6 |
3~6 |
4~8 |
| 調整角度(°) |
±3 |
| 光軸(Z軸)行程 |
MAX6 |
| 通光孔徑 |
φ11.5 |
φ18.5 |
φ24 |
φ36.5 |
φ48.5 |
| 中心高度 |
15 |
25 |
25 |
30 |
35 |
| 螺紋副旋轉一周調整角度(°) |
≈0.57 |
≈0.33 |
≈0.33 |
≈0.25 |
≈0.21 |
| 主體材質及表面處理 |
鋁合金，黑色陽極氧化處理 |
| 固定板厚度 |
12 |
16 |
| 拉簧數量 |
4 |
| 是否帶鎖緊 |
是 |
是 |
| 安裝孔 |
M4 |
M6，φ8沉孔 |
| 自重 |
42 |
132 |
130 |
144 |
180 |
