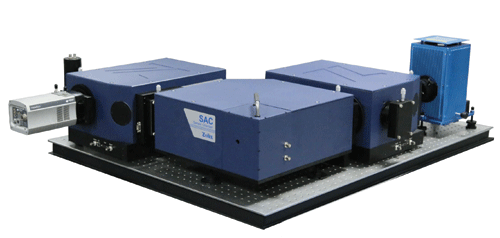

OmniFluo “卓譜”系統將PL和PLE兩種熒光測試需求完美結合，采用模塊化設計，可以根據需要進行系統架構的靈活調整，實現熒光光譜測量、激發光譜測量、常溫及低溫測量等功能。
 熒光光譜測試 部分文獻清單 | .png) 熒光光譜測試 解決方案 |  熒光光譜測試 技術文章 |
性能特點
● 模塊化的結構設計——各功能模塊完美結合，根據需要進行選擇，后續升級方便
● 合理的空間布局——在滿足功能需求的前提下盡可能占用更少的空間，且方便測量操作
● 超寬光譜范圍*——200nm-2500nm
● 獨有的發射光譜校正功能*——讓光譜測量更精準且具有可比性
● 寬波段、高輸出功率光源——150W、500W氙燈光源可選
● 多種激光器波長可選*——266nm/325nm/375nm/405nm/442nm/532nm/785nm/1064nm等
● 量子產率測量功能可選**——擴展選項
● 電致發光(EL)功能可選**——擴展選項
● 超低溫測量附件可選**——可提供≤10K的超低溫測量
*需根據實際需要進行配置確定；
**選配項，請詳細咨詢。
參數規格表(*)
| 主型號 | OmniFluo | |||
| 光譜測量范圍 | 200-2500nm | |||
| 熒光光譜分辨率 | 0.1nm | |||
| 激發光源 | 基于150W或500W氙燈可調單色光源 | |||
| 激發光輸出帶寬 | 0.1nm-30nm | |||
| 激光器可選波長 | 266nm/325nm/375nm/405nm/442nm/532nm/785nm/1064nm等 | |||
| 探測器類型 | 制冷型CCD 2000×256 | 制冷型InGaAs 512×1 | 單點 PMT | 單點制冷型 InGaAs |
| 探測光譜范圍 | 200-1000nm | 800-2200nm | 200-870nm | 800-2500nm |
| 數據采集器 | - | - | 單光子計數器 或鎖相放大器 | 鎖相放大器 |
| 注*：以上為基本規格，詳細規格依據不同配置的選擇會有差異，詳情請咨詢！ | ||||
 |
| OmniFluo “卓譜”系列穩態熒光光譜系統主要系統構成 1.激發光源部分：紫外-近紅外波段各種波長可調單色光源或單波長激光器 2.光譜采集部分：影像校正光譜和高靈敏型科學級CCD或單點探測器和數據采集器 3.樣品室部分：固體粉末樣品臺、超低溫樣品臺等可選  |
OmniFluo “卓譜”系統可以根據用戶的實際需求，進行靈活的系統構架，并且保留了后續擴展的良好接口，非常有利于教學、科研工作的有序開展，詳細配置請與我公司銷售工程師聯絡。

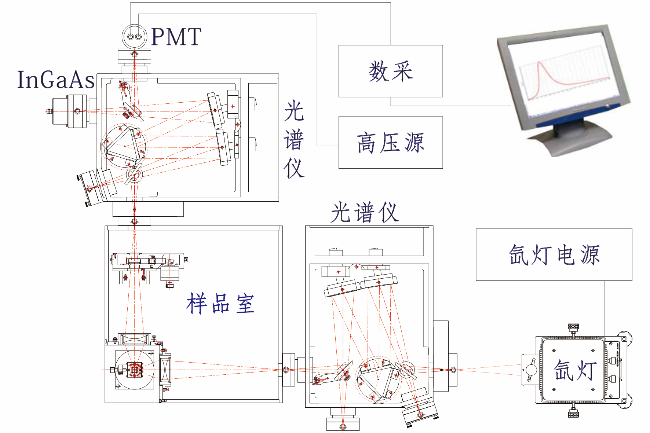

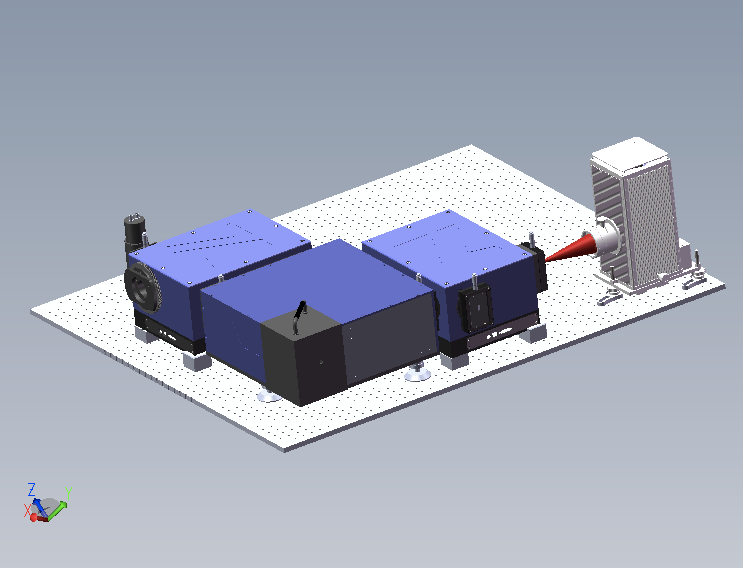

● OmniFluo “卓譜”系列——基本型
基本型OmniFluo “卓譜”系統，主要實現熒光光譜和熒光激發光譜測量，其系統架構與熒光分光光度計基本一致，卻有效的增加了近紅外升級功能，擴展了測量范圍。
 |
 |

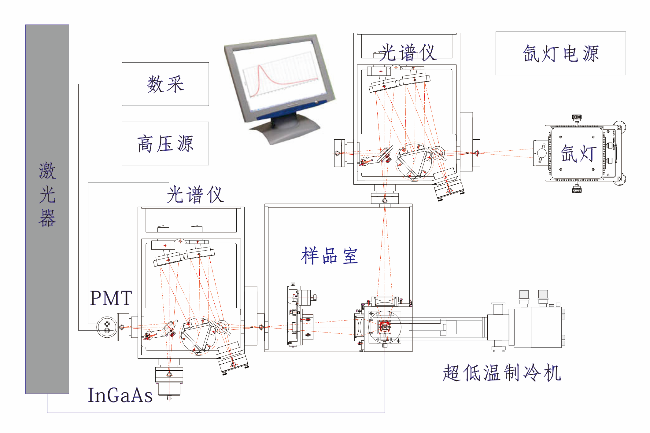

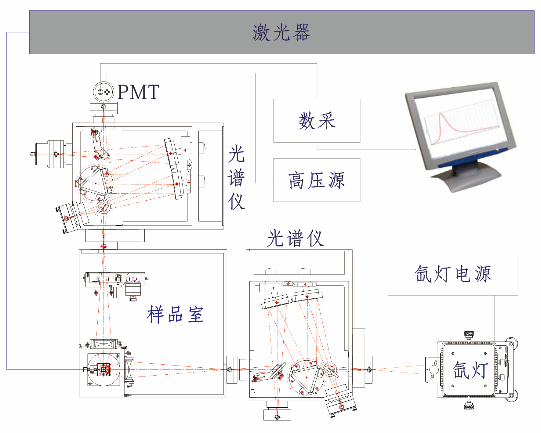

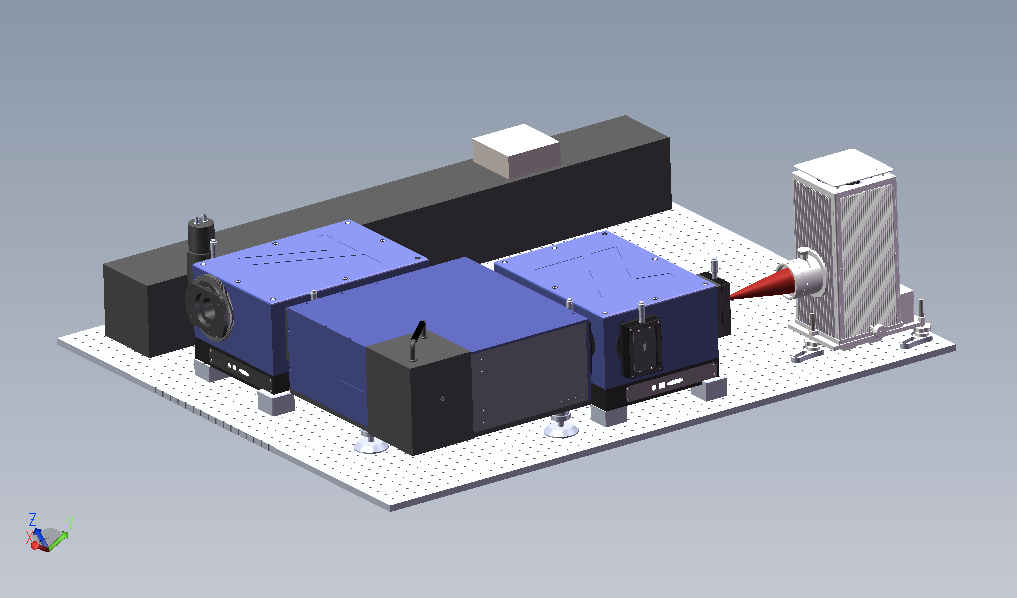

● OmniFluo “卓譜”系列——PL擴展型
PL擴展型OmniFluo “卓譜”系統，PL/PLE的整合測量，有效解決了氙燈光源在某些實驗中的激發光能量不足的問題；同時還方便用戶增加超低溫樣品制冷機，非常方便于稀土發光材料的發光性能研究。
 |
 |
● OmniFluo “卓譜”系列——TRA擴展型
TRA擴展型OmniFluo “卓譜”系統，主要實現熒光光譜和透射、反射/吸收（TRA）光譜測量功能，可用于透光型材料的多種光譜表征。
 |
系統指標與功能

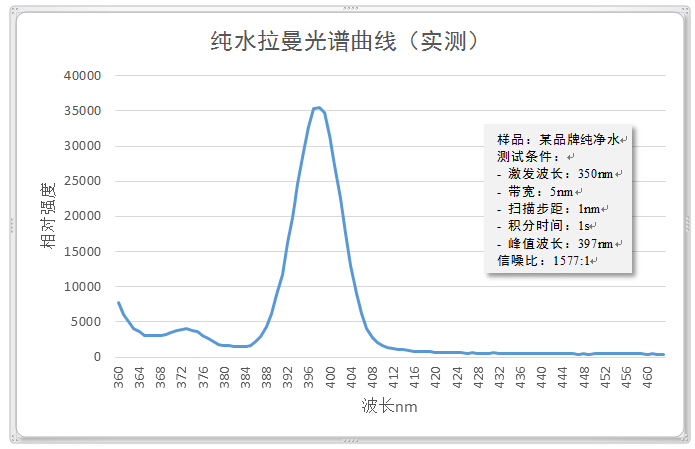

| ●熒光光譜范圍：300-870nm ●激發光譜范圍：200-800nm ●樣品形態：固態（片狀、粉末）、液態 ●熒光光譜和激發光譜測量功能 ●水拉曼信噪比：>1000:1 ●預留CCD接口 ●可升級擴展至NIR波段測量（~2600nm） ●可升級量子產率測量功能 ●可升級至超低溫（10K）測量功能  |
詳細配置及規格參數

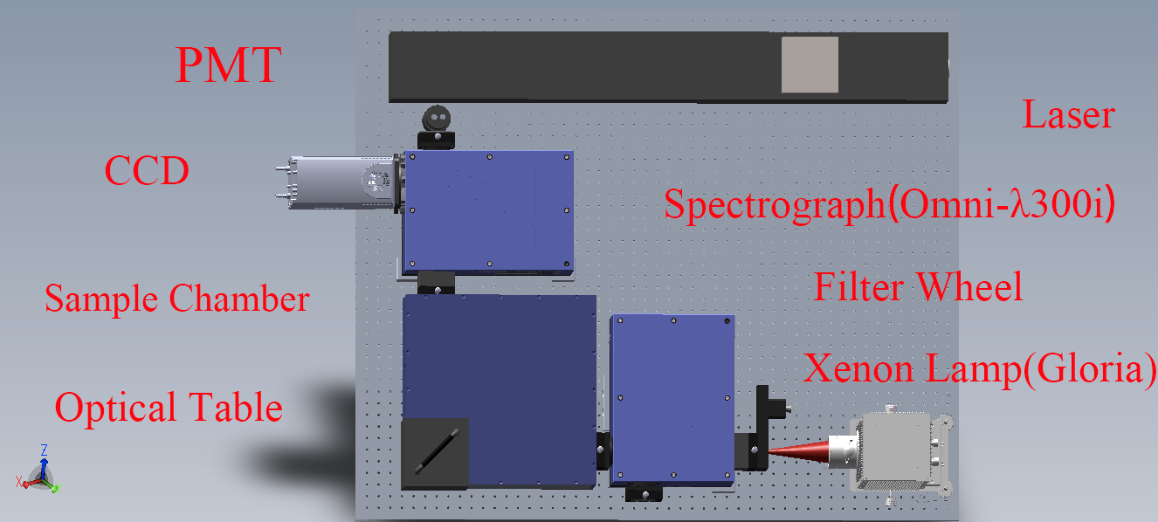

| - 光源（Gloria-X500A） • 類型：氙燈 • 功率：500W • 光譜范圍：250-2000nm • 光不穩定性：優于1% | - 樣品室（SAC-Fluo） • 石英透鏡收光孔徑：f/1.5 • 光譜適用范圍：200-2500nm • 樣品架：固體（片狀、粉末）、液體比色皿樣品池 • 內置濾光片輪，消除二級光譜 |
| - 激發單色儀（Omni-λ300i） • 焦距：320mm • f/#：f/4.2 • 光譜范圍：200-2500nm • 光譜分辨率：優于0.1nm@435.8nm（1200g/mm光柵） • 入口形式：雙狹縫 • 出口形式：雙狹縫 • 狹縫寬度：0.01-3mm • 通訊接口：USB2.0 | - 熒光光譜儀（Omni-λ300i） • 焦距：320mm • f/#：f/4.2 • 光譜范圍：200-2500nm • 光譜分辨率：優于0.1nm@435.8nm（1200g/mm光柵） • 入口形式：雙狹縫 • 出口形式：狹縫+CCD • 狹縫寬度：0.01-3mm • 通訊接口：USB2.0 |
| - 光電倍增管（PMTH-S1-R928） • 光譜范圍：200-870nm • 配HVC1800高壓穩壓電源 | - 單光子計數器（DCS202PC） • 有效計數率：≥5Mcps |
| - 光學平臺（OTB15-10） • 臺面尺寸：1500*1000mm | - 計算機（JSJ） • 一體機，安裝光譜采集軟件 |
應用舉例

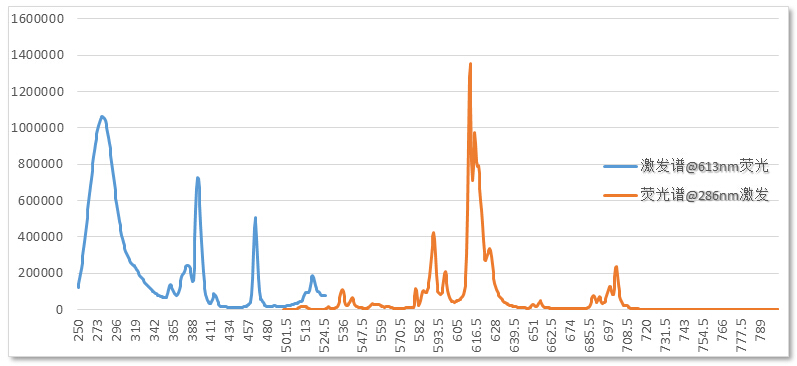

某用戶提供的稀土材料（Ca2YSbO6）（測試設備：OmniFluo-533P穩態熒光光譜系統）
 |
